BSPP G závit Speciální pneumatické zatlačovací fitinky

Yuyao Eshiong Pipe Fittings Technologies Co., Ltd. je jedním z předních výrobců a dodavatelů speciálních pneumatických šroubení se závitem bspp g v Číně. Ujišťujeme vás, že velkoobchodní velkoobjemové trvanlivé bspp g závit speciální pneumatické zatlačovací armatury z naší továrny. Všechny přizpůsobené produkty mají vysokou kvalitu a konkurenceschopnou cenu. K dispozici je také bezplatný vzorek.



Tato stránka obsahuje 4 speciální -funkce pneumatického zatlačování- fitinků se standardním paralelním trubkovým závitem BSPP G. Závitová část je integrálně soustružená z poniklované-mosazi s před-nainstalovaným koncovým- O-kroužkem, při montáži není potřeba PTFE páska. Kompatibilní s 4~16mm metrickými PU vzduchovými trubicemi, univerzální pro evropské standardní vzduchové porty G1/8, G1/4, G3/8, G1/2.



Tyto 4 modely mají vysoce diferencované exkluzivní funkce, které pokrývají 4 speciální scénáře zapojení: nastavitelná změna směru otáčení, sériové stohování komponent, kompaktní dvojité rovnoměrné rozdělení vzduchu, lineární 4-stanicové centralizované zásobování vzduchem:



EPX-GG závitový dvoucestný dělič: Spodní G přívod vzduchu s vnějším závitem, kompaktní symetrický tvar Y- rovnoměrně rozděluje proud vzduchu do dvou identických větví pro synchronní provoz dvou válců v úzkých stanicích;

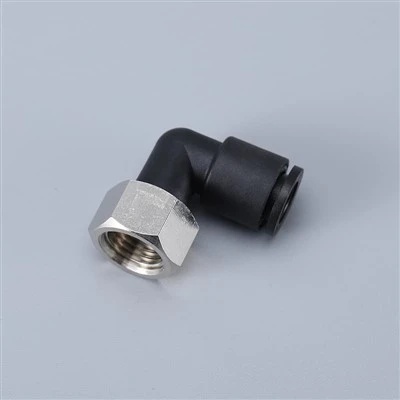

EPH-GG závitový šestihranný otočný konektor: 90° nastavitelné samčí G koleno se šestihrannou pojistnou maticí pro klíč, vývod trubky se jemně- doladí po úplném utažení závitu, aby se eliminovala interference trubice v úzkých mezerách;

EPHF-Sériový otočný konektor se závitem GG: Dvojitý-vnější a šestihranný vnitřní G závit pro stohování pneumatických komponent-do{3}}konců, úhel trubky nastavitelný po sériovém uzamčení pro vrstvené zapojení na hustých ventilových ostrůvcích;

EPKB-G-závit G-závit 5cestný: Jednostranný hlavní přívod vzduchu G s vnějším závitem se 4 lineárně uspořádanými zatlačovacími-porty distribuuje vyvážený vzduch do 4 lineárně zarovnaných pracovních stanic z jednoho zdroje.





Materiál	Kompatibilita trubek	O-RING	Tekutina	Pracovní tlak	Negativní tlak	Teplota
Nylon	Nasaďte PU hadici	NBR	Vzduch	0-1,0 MPa	-29,5 in Hg / -750 mmHg (10 Torr)	32 ~ 140 stupňů F / 0 ~ 60 stupňů





(Vlastní velikosti jsou k dispozici na vyžádání. Kontaktujte nás pro specifikace, které zde nejsou uvedeny.)

EPX-G G Závitový dvoucestný dělič			EPKB-G G Závitový 5cestný konektor
Typ	Model		Typ	Model
	Trubka (mm)	Muž (G)		Trubka (mm)	Muž (G)
EPX04-M5	04	M5	EPKB04-M5	04	M5
EPX04-M6	04	M6	EPKB04-M6	04	M6
EPX04-G01	04	1/8	EPKB04-G01	04	1/8
EPX04-G02	04	1/4	EPKB04-G02	04	1/4
EPX06-M5	06	M5	EPKB06-M5	06	M5
EPX06-M6	06	M6	EPKB06-M6	06	M6
EPX06-G01	06	1/8	EPKB06-G01	06	1/8
EPX06-G02	06	1/4	EPKB06-G02	06	1/4
EPX06-G03	06	3/8	EPKB06-G03	06	3/8
EPX06-G04	06	1/2	EPKB06-G04	06	1/2
EPX08-G01	08	1/8	EPKB08-G01	08	1/8
EPX08-G02	08	1/4	EPKB08-G02	08	1/4
EPX08-G03	08	3/8	EPKB08-G03	08	3/8
EPX08-G04	08	1/2	EPKB08-G04	08	1/2
EPX10-G01	10	1/8	EPKB10-G01	10	1/8
EPX10-G02	10	1/4	EPKB10-G02	10	1/4
EPX10-G03	10	3/8	EPKB10-G03	10	3/8
EPX10-G04	10	1/2	EPKB10-G04	10	1/2
EPX12-G01	12	1/8	EPKB12-G01	12	1/8
EPX12-G02	12	1/4	EPKB12-G02	12	1/4
EPX12-G03	12	3/8	EPKB12-G03	12	3/8
EPX12-G04	12	1/2	EPKB12-G04	12	1/2
EPX14-G03	14	3/8
EPX14-G04	14	1/2
EPX16-G03	16	3/8
EPX16-G04	16	1/2



EPH-G G Závitový šestihranný otočný konektor			EPHF-G G Závitový sériový rotační konektor
Typ	Model		Typ	Model
	Trubka (mm)	Muž (G)		Trubka (mm)	Muž (G)
EPH04-M5	04	M5	EPHF04-M5	04	M5
EPH04-M6	04	M6	EPHF04-M6	04	M6
EPH04-G01	04	1/8	EPHF04-G01	04	1/8
EPH04-G02	04	1/4	EPHF04-G02	04	1/4
EPH06-M5	06	M5	EPHF06-M5	06	M5
EPH06-M6	06	M6	EPHF06-M6	06	M6
EPH06-G01	06	1/8	EPHF06-G01	06	1/8
EPH06-G02	06	1/4	EPHF06-G02	06	1/4
EPH06-G03	06	3/8	EPHF06-G03	06	3/8
EPH06-G04	06	1/2	EPHF06-G04	06	1/2
EPH08-G01	08	1/8	EPHF08-G01	08	1/8
EPH08-G02	08	1/4	EPHF08-G02	08	1/4
EPH08-G03	08	3/8	EPHF08-G03	08	3/8
EPH08-G04	08	1/2	EPHF08-G04	08	1/2
EPH10-G01	10	1/8	EPHF10-G01	10	1/8
EPH10-G02	10	1/4	EPHF10-G02	10	1/4
EPH10-G03	10	3/8	EPHF10-G03	10	3/8
EPH10-G04	10	1/2	EPHF10-G04	10	1/2
EPH12-G01	12	1/8	EPHF12-G01	12	1/8
EPH12-G02	12	1/4	EPHF12-G02	12	1/4
EPH12-G03	12	3/8	EPHF12-G03	12	3/8
EPH12-G04	12	1/2	EPHF12-G04	12	1/2

Balení:

1.PE sáček a dvojitý obal z vlnité lepenky;

2.Velikost kartonu:35*25*35cm;

3. Množství balení se u jednotlivých modelů liší. Informujte se prosím u našeho zákaznického servisu.





• Před vložením hadičky čistě odřízněte a zbavte otřepů.
• Mírně utáhněte závit; vyvarujte se příliš{0}}utahování.
• Po změnách tlaku/teploty zkontrolujte těsnost.
• Při demontáži rovnoměrně stiskněte uvolňovací kroužek a vytáhněte trubku přímo ven.
