Pneumatické zasouvací-zásuvky v uchycení

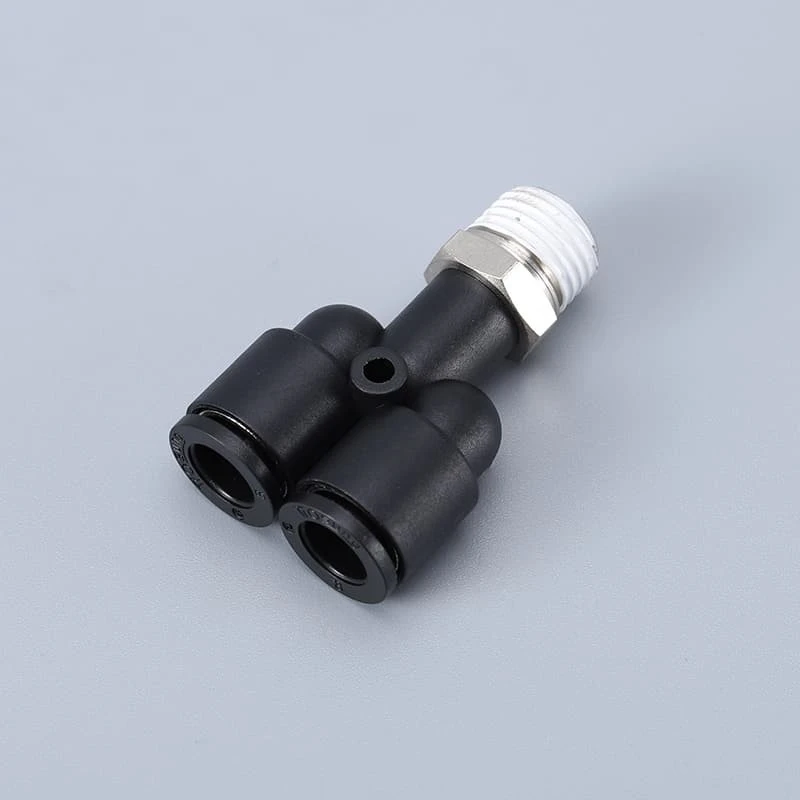

Dvoucestný dělič EPX Male je pneumatický rozdělovač ve tvaru Y-1-na-2. Jediný poniklovaný mosazný vnější závit ve spodní části se připojuje k zásuvkám zdroje vzduchu, zatímco dva symetrické dělené zásuvné porty na horní straně rovnoměrně rozdělují proud vzduchu do dvou trubic.
- Představení produktu
Yuyao Eshiong Pipe Fittings Technologies Co., Ltd. je jedním z předních výrobců a dodavatelů samčích dvoucestných rozdělovačů s pneumatickým zatlačováním- v Číně. Ujišťujeme vás, že velkoobchodně dodáváme velkoobjemové odolné samčí dvoucestné pneumatické zatlačovací-rozdělovače z naší továrny. Všechny přizpůsobené produkty mají vysokou kvalitu a konkurenceschopnou cenu. K dispozici je také bezplatný vzorek.
Jeho jemný průtokový kanál Y-typu přináší nižší ztráty prouděním vzduchu během přesměrování ve srovnání s T-odbočkami.
Tento dělič typu Y- využívá postupný úhel dělení ke snížení turbulentního proudění vzduchu a tlakových ztrát, vhodný pro vysokoprůtokové pneumatické obvody vyžadující stabilní rovnoměrný přívod vzduchu. Je povrchově- namontován na ventilových blocích, malých rozdělovačích válců a kompaktních vývodech vzduchu s přípravkem bez prostupu desky.
Výkonový parametr
|
Materiál |
Kompatibilita trubek |
O-RING |
Tekutina |
Pracovní tlak |
Negativní tlak |
Teplota |
|
Nylon |
Nasaďte PU hadici |
NBR |
Vzduch |
0-1,0 MPa |
-29,5 in Hg / -750 mmHg (10 Torr) |
32 ~ 140 stupňů F / 0 ~ 60 stupňů |
Rozměry produktu:Pneumatický posuvný-zásuvný dělič EPX v uchycení
(Vlastní velikosti jsou k dispozici na vyžádání. Kontaktujte nás pro specifikace, které zde nejsou uvedeny.)
|
Typ |
Model |
Typ |
Model |
Typ |
Model |
Typ |
Model |
||||
|
Trubka (mm) |
Muž (R) |
Trubice (palce) |
Muž (R) |
Trubice (palce) |
Muž (NPT) |
Trubka (mm) |
Muž (NPT) |
||||
|
EPX04-M5 |
04 |
M5 |
EPX5/32-01 |
5/32 |
1/8 |
EPX5/32-N01 |
5/32 |
1/8 |
EPX04-N01 |
04 |
1/8 |
|
EPX04-M6 |
04 |
M6 |
EPX5/32-02 |
5/32 |
1/4 |
EPX5/32-N02 |
5/32 |
1/4 |
EPX04-N02 |
04 |
1/4 |
|
EPX04-01 |
04 |
1/8 |
EPX3/16-01 |
3/16 |
1/8 |
EPX3/16-N01 |
3/16 |
1/8 |
EPX06-N01 |
06 |
1/8 |
|
EPX04-02 |
04 |
1/4 |
EPX3/16-02 |
3/16 |
1/4 |
EPX3/16-N02 |
3/16 |
1/4 |
EPX06-N02 |
06 |
1/4 |
|
EPX06-M5 |
06 |
M5 |
EPX1/4-01 |
1/4 |
1/8 |
EPX1/4-N01 |
1/4 |
1/8 |
EPX06-N03 |
06 |
3/8 |
|
EPX06-M6 |
06 |
M6 |
EPX1/4-02 |
1/4 |
1/4 |
EPX1/4-N02 |
1/4 |
1/4 |
EPX06-N04 |
06 |
1/2 |
|
EPX06-01 |
06 |
1/8 |
EPX1/4-03 |
1/4 |
3/8 |
EPX1/4-N03 |
1/4 |
3/8 |
EPX08-N01 |
08 |
1/8 |
|
EPX06-02 |
06 |
1/4 |
EPX1/4-04 |
1/4 |
1/2 |
EPX1/4-N04 |
1/4 |
1/2 |
EPX08-N02 |
08 |
1/4 |
|
EPX06-03 |
06 |
3/8 |
EPX5/16-01 |
5/16 |
1/8 |
EPX5/16-N01 |
5/16 |
1/8 |
EPX08-N03 |
08 |
3/8 |
|
EPX06-04 |
06 |
1/2 |
EPX5/16-02 |
5/16 |
1/4 |
EPX5/16-N02 |
5/16 |
1/4 |
EPX08-N04 |
08 |
1/2 |
|
EPX08-01 |
08 |
1/8 |
EPX5/16-03 |
5/16 |
3/8 |
EPX5/16-N03 |
5/16 |
3/8 |
EPX10-N01 |
10 |
1/8 |
|
EPX08-02 |
08 |
1/4 |
EPX5/16-04 |
5/16 |
1/2 |
EPX5/16-N04 |
5/16 |
1/2 |
EPX10-N02 |
10 |
1/4 |
|
EPX08-03 |
08 |
3/8 |
EPX3/8-01 |
3/8 |
1/8 |
EPX3/8-N01 |
3/8 |
1/8 |
EPX10-N03 |
10 |
3/8 |
|
EPX08-04 |
08 |
1/2 |
EPX3/8-02 |
3/8 |
1/4 |
EPX3/8-N02 |
3/8 |
1/4 |
EPX10-N04 |
10 |
1/2 |
|
EPX10-01 |
10 |
1/8 |
EPX3/8-03 |
3/8 |
3/8 |
EPX3/8-N03 |
3/8 |
3/8 |
EPX12-N01 |
12 |
1/8 |
|
EPX10-02 |
10 |
1/4 |
EPX3/8-04 |
3/8 |
1/2 |
EPX3/8-N04 |
3/8 |
1/2 |
EPX12-N02 |
12 |
1/4 |
|
EPX10-03 |
10 |
3/8 |
EPX1/2-01 |
1/2 |
1/8 |
EPX1/2-N01 |
1/2 |
1/8 |
EPX12-N03 |
12 |
3/8 |
|
EPX10-04 |
10 |
1/2 |
EPX1/2-02 |
1/2 |
1/4 |
EPX1/2-N02 |
1/2 |
1/4 |
EPX12-N04 |
12 |
1/2 |
|
EPX12-01 |
12 |
1/8 |
EPX1/2-03 |
1/2 |
3/8 |
EPX1/2-N03 |
1/2 |
3/8 |
EPX14-N01 |
14 |
1/8 |
|
EPX12-02 |
12 |
1/4 |
EPX1/2-04 |
1/2 |
1/2 |
EPX1/2-N04 |
1/2 |
1/2 |
EPX14-N02 |
14 |
1/4 |
|
EPX12-03 |
12 |
3/8 |
EPX14-N03 |
14 |
3/8 |
||||||
|
EPX12-04 |
12 |
1/2 |
EPX14-N04 |
14 |
1/2 |
||||||
|
EPX14-01 |
14 |
1/8 |
EPX16-N01 |
16 |
1/8 |
||||||
|
EPX14-02 |
14 |
1/4 |
EPX16-N02 |
16 |
1/4 |
||||||
|
EPX14-03 |
14 |
3/8 |
EPX16-N03 |
16 |
3/8 |
||||||
|
EPX14-04 |
14 |
1/2 |
EPX16-N04 |
16 |
1/2 |
||||||
|
EPX16-01 |
16 |
1/8 |
|||||||||
|
EPX16-02 |
16 |
1/4 |
|||||||||
|
EPX16-03 |
16 |
3/8 |
|||||||||
|
EPX16-04 |
16 |
1/2 |
|||||||||
Balení:
1.PE sáček a dvojitý obal z vlnité lepenky;
2.Velikost kartonu:35*25*35cm;
3. Množství balení se u jednotlivých modelů liší. Informujte se prosím u našeho zákaznického servisu.
Klíčová funkce
Kompozitní struktura ve tvaru Y-: jednoduchý vstup s krátkým mosazným vnějším závitem + dvojité symetrické rozdvojené zatlačovací- trubkové výstupy.
Jemně pozvolně dělený vnitřní průtokový kanál, minimalizuje turbulence a pokles tlaku během dělení proudu vzduchu.
Bohaté smíšené odpovídající velikosti: metrické trubky 4~16 mm spárované s více specifikacemi vnějších závitů.
Každodenní údržba a péče
- Před vložením hadičky čistě odřízněte a zbavte otřepů.
- Mírně utáhněte závit; vyvarujte se příliš{0}}utahování.
- Po změnách tlaku/teploty zkontrolujte těsnost.
- Používejte pouze s-nežíravými kapalinami.
- Při demontáži rovnoměrně stiskněte uvolňovací kroužek a vytáhněte trubku přímo ven.
