BSPP G závitové pneumatické zatlačovací fitinky Koleno a T – kompletní sada

Těchto 5 pneumatických zatlačovacích- fitinků využívá standardní paralelní trubkový závit BSPP G. Závitová část je integrálně soustružená z poniklované-mosazi s před-nainstalovaným koncovým-O-kroužkem.

Odeslat dotaz

Představení produktu

Yuyao Eshiong Pipe Fittings Technologies Co., Ltd. je jedním z předních výrobců a dodavatelů bspp g závitů s pneumatickým zatlačováním kolen a tee v Číně. Ujišťujeme vás, že velkoobchodní velkoobjemové trvanlivé bspp g závit pneumatické zatlačovací koleno a odpaliště kompletní sada z naší továrny. Všechny přizpůsobené produkty mají vysokou kvalitu a konkurenceschopnou cenu. K dispozici je také bezplatný vzorek.

5 různých struktur pokrývá všechny požadavky na pneumatickou kabeláž, včetně pravoúhlého{1}}odklonu, 45stupňového jemného ohybu, 2-rozdělení vzduchu a bočního nasávání vzduchu ve střední linii:

EPL-G 90° G závit vnější koleno: Vnější závit šroub do ventilového bloku pro 90° vertikální změnu směru;

EPLF-G 90° G závit Vnitřní koleno: šestihranný vnitřní závit spojuje tlakoměry a příslušenství s vnějším-závitem s pravoúhlým-úhlem;

EPLH-G 45° G závit vnější koleno: 45° mírné koleno pro uspořádání potrubí s nízkým-odporem;

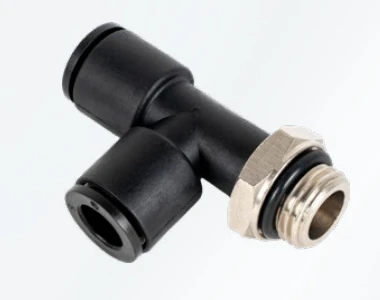

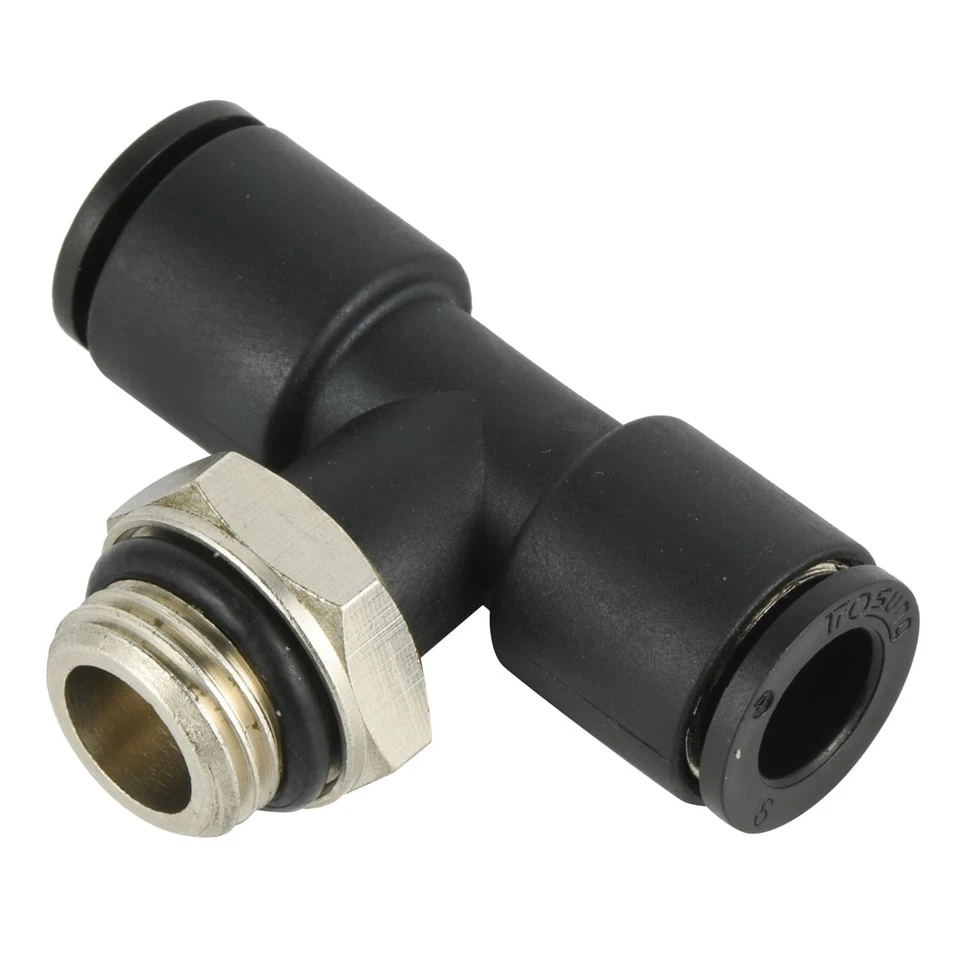

EPB-GG Thread Same Branch Te: spodní přívod vzduchu s vnějším závitem, dva trubkové výstupy rozdělují vzduch na 2 stejné větve;

EPD-Vnější závit GG: dva přímé průchozí hlavní trubkové porty, boční G vnější závit pro pomocný přívod vzduchu uprostřed hlavního vedení;

Výkonový parametr

Materiál	Kompatibilita trubek	O-RING	Tekutina	Pracovní tlak	Negativní tlak	Teplota
Nylon	Nasaďte PU hadici	NBR	Vzduch	0-1,0 MPa	-29,5 in Hg / -750 mmHg (10 Torr)	32 ~ 140 stupňů F / 0 ~ 60 stupňů

Rozměry produktu:

(Vlastní velikosti jsou k dispozici na vyžádání. Kontaktujte nás pro specifikace, které zde nejsou uvedeny.)

EPL-G G Závit 90° vnější loket			EPLF-G G Závit 90° vnitřní loket			EPLH-G G Závit 45° vnější loket

Typ	Model		Typ	Model		Typ	Model
Typ	Trubka (mm)	Muž (G)	Typ	Trubka (mm)	Žena (G)	Typ	Trubka (mm)	Muž (G)
EPL04-M5	04	M5	EPLF04-M5	04	M5	EPLH04-M5	04	M5
EPL04-M6	04	M6	EPLF04-M6	04	M6	EPLH04-M6	04	M6
EPL04-G01	04	1/8	EPLF04-G01	04	1/8	EPLH04-G01	04	1/8
EPL04-G02	04	1/4	EPLF04-G02	04	1/4	EPLH04-G02	04	1/4
EPL06-M5	06	M5	EPLF06-M5	06	M5	EPLH06-M5	06	M5
EPL06-M6	06	M6	EPLF06-M6	06	M6	EPLH06-M6	06	M6
EPL06-G01	06	1/8	EPLF06-G01	06	1/8	EPLH06-G01	06	1/8
EPL06-G02	06	1/4	EPLF06-G02	06	1/4	EPLH06-G02	06	1/4
EPL06-G03	06	3/8	EPLF06-G03	06	3/8	EPLH06-G03	06	3/8
EPL06-G04	06	1/2	EPLF06-G04	06	1/2	EPLH06-G04	06	1/2
EPL08-G01	08	1/8	EPLF08-G01	08	1/8	EPLH08-G01	08	1/8
EPL08-G02	08	1/4	EPLF08-G02	08	1/4	EPLH08-G02	08	1/4
EPL08-G03	08	3/8	EPLF08-G03	08	3/8	EPLH08-G03	08	3/8
EPL08-G04	08	1/2	EPLF08-G04	08	1/2	EPLH08-G04	08	1/2
EPL10-G01	10	1/8	EPLF10-G01	10	1/8	EPLH10-G01	10	1/8
EPL10-G02	10	1/4	EPLF10-G02	10	1/4	EPLH10-G02	10	1/4
EPL10-G03	10	3/8	EPLF10-G03	10	3/8	EPLH10-G03	10	3/8
EPL10-G04	10	1/2	EPLF10-G04	10	1/2	EPLH10-G04	10	1/2
EPL12-G01	12	1/8	EPLF12-G01	12	1/8	EPLH12-G01	12	1/8
EPL12-G02	12	1/4	EPLF12-G02	12	1/4	EPLH12-G02	12	1/4
EPL12-G03	12	3/8	EPLF12-G03	12	3/8	EPLH12-G03	12	3/8
EPL12-G04	12	1/2	EPLF12-G04	12	1/2	EPLH12-G04	12	1/2
EPL14-G03	14	3/8	EPLF14-G03	14	3/8	EPLH14-G03	14	3/8
EPL14-G04	14	1/2	EPLF14-G04	14	1/2	EPLH14-G04	14	1/2
EPL16-G03	16	3/8	EPLF16-G03	16	3/8	EPLH16-G03	16	3/8
EPL16-G04	16	1/2	EPLF16-G04	16	1/2	EPLH16-G04	16	1/2

EPB-G G Závit T-kus s vnějším závitem			EPD-G G Závit Male Run Tee

Typ	Model		Typ	Model
Typ	Trubka (mm)	Muž (G)	Typ	Trubka (mm)	Muž (G)
EPB04-M5	04	M5	EPD04-M5	04	M5
EPB04-M6	04	M6	EPD04-M6	04	M6
EPB04-G01	04	1/8	EPD04-G01	04	1/8
EPB04-G02	04	1/4	EPD04-G02	04	1/4
EPB06-M5	06	M5	EPD06-M5	06	M5
EPB06-M6	06	M6	EPD06-M6	06	M6
EPB06-G01	06	1/8	EPD06-G01	06	1/8
EPB06-G02	06	1/4	EPD06-G02	06	1/4
EPB06-G03	06	3/8	EPD06-G03	06	3/8
EPB06-G04	06	1/2	EPD06-G04	06	1/2
EPB08-G01	08	1/8	EPD08-G01	08	1/8
EPB08-G02	08	1/4	EPD08-G02	08	1/4
EPB08-G03	08	3/8	EPD08-G03	08	3/8
EPB08-G04	08	1/2	EPD08-G04	08	1/2
EPB10-G01	10	1/8	EPD10-G01	10	1/8
EPB10-G02	10	1/4	EPD10-G02	10	1/4
EPB10-G03	10	3/8	EPD10-G03	10	3/8
EPB10-G04	10	1/2	EPD10-G04	10	1/2
EPB12-G01	12	1/8	EPD12-G01	12	1/8
EPB12-G02	12	1/4	EPD12-G02	12	1/4
EPB12-G03	12	3/8	EPD12-G03	12	3/8
EPB12-G04	12	1/2	EPD12-G04	12	1/2
EPB14-G03	14	3/8	EPD14-G03	14	3/8
EPB14-G04	14	1/2	EPD14-G04	14	1/2
EPB16-G03	16	3/8	EPD16-G03	16	3/8
EPB16-G04	16	1/2	EPD16-G04	16	1/2

Balení:

1.PE sáček a dvojitý obal z vlnité lepenky;

2.Velikost kartonu:35*25*35cm;

3. Množství balení se u jednotlivých modelů liší. Informujte se prosím u našeho zákaznického servisu.

Klíčová funkce

Standardní paralelní trubkový závit BSPP G, plně kompatibilní s evropským pneumatickým zařízením.

Poniklovaný-mosazný závit s před-namontovaným O-kroužkem, není potřeba PTFE páska.

Standardní zatlačení-v zamykacím provedení,-sekundová montáž a demontáž.

5 struktur pokrývá všechny scénáře změny-odklonu a směru.

Kompletní řada -velikostí pro všechny běžné pneumatické hadice.

Každodenní údržba a péče

Před vložením hadičky čistě odřízněte a zbavte otřepů.
Mírně utáhněte závit; vyvarujte se příliš{0}}utahování.
Po změnách tlaku/teploty zkontrolujte těsnost.
Při demontáži rovnoměrně stiskněte uvolňovací kroužek a vytáhněte trubku přímo ven.

Často kladené otázky

Otázka: Mohou se tato šroubení se závitem G zaměnit se závitovými konektory M / NPT?

Odpověď: Ne. Tato řada používá britský paralelní trubkový závit G BSPP výhradně pro evropská importovaná zařízení. Metrický závit M a americký kuželový závit NPT mají různé stoupání a těsnicí standard s nekompatibilními protilehlými povrchy. Všechny tvarovky jsou dodávány s před-nainstalovanými O-kroužky bez PTFE pásky.

EPL-G, EPLF-G, EPLH-G, EPB-G a EPD-G tvoří kompletní produktovou řadu pneumatických kolen a T-kusů se závitem BSPP G. Všechny modely mají poniklovaný{6}}mosazný závit, před-instalované O-kroužky pro přeskočení PTFE pásky a zakřivené průtokové kanály s nízkým-odporem, univerzálně odpovídající 4~16mm metrické PU vzduchové trubice a G1/8~G1/2 evropské standardní trubkové závity.

3 typy loktů pokrývají 90° změnu mužského směru, 90° přechod ženského nástroje a 45° jemné ohnutí pro úzké dutiny; 2 typy T-kusů realizují stejné 2-cestné rozdělení z jednoho zdroje vzduchu a nepřerušované přídavné stáčení vzduchu uprostřed na dlouhých hlavních liniích. Tato kompletní sada vyhovuje všem požadavkům na změnu směru potrubí a rozdělení vzduchu u automatizačních zařízení.

Populární Tagy: bspp g závit pneumatické zatlačovací koleno a T-kus kompletní sada, Čína bspp g závit pneumatické zatlačovací koleno a tee kompletní sada výrobci, dodavatelé, továrna
