Pneumatický šestihranný konektor

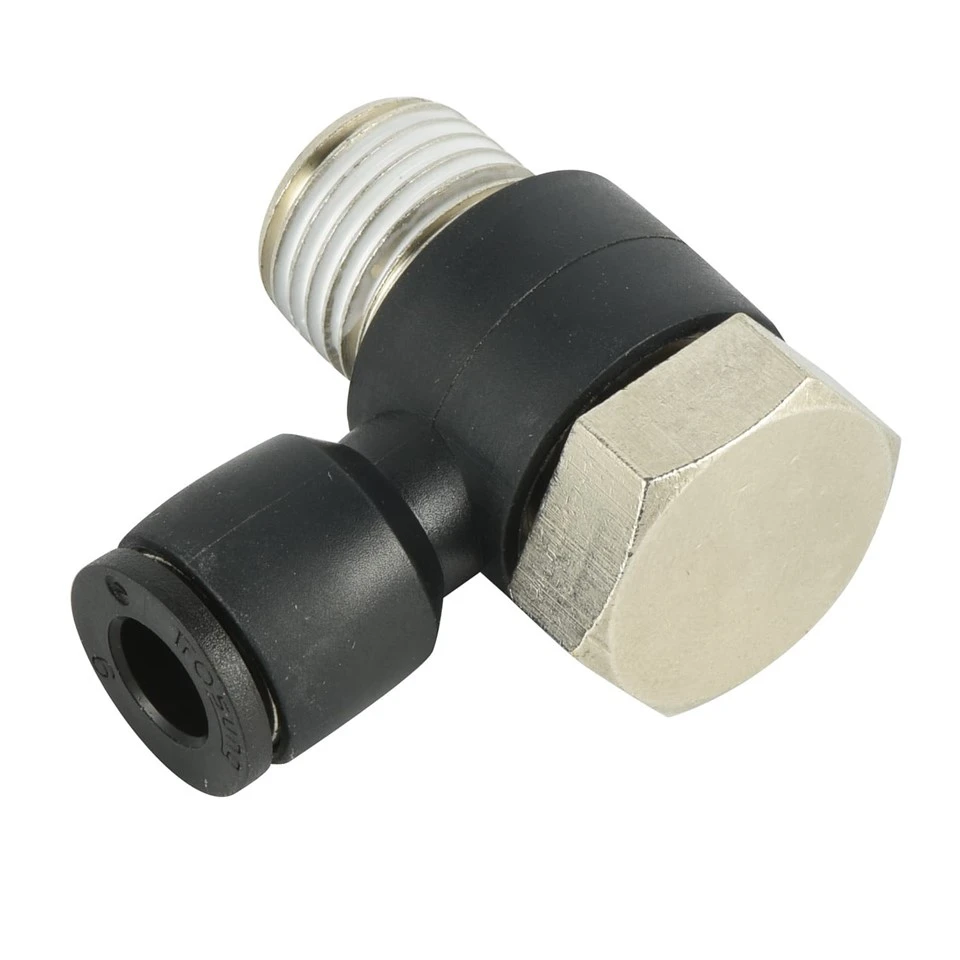

Pneumatický Banjo Elbow EPH je úhlové -nastavitelné 90 stupňů pravoúhlé- pneumatické koleno. Jeho hlavní tělo integruje velkou šestihrannou pojistnou matici. Jeden konec s poniklovaným{5}}mosazným vnějším závitem šroubuje do vnitřních portů válců a elektromagnetických ventilů, zatímco druhá strana má boční 90stupňový zatlačovací- port pro vzduchové potrubí.
- Představení produktu
Yuyao Eshiong Pipe Fittings Technologies Co., Ltd. je jedním z předních výrobců a dodavatelů pneumatických šestihranných konektorů v Číně. Ujišťujeme vás, že velkoobchodní velkoobjemový odolný pneumatický šestihranný konektor z naší továrny. Všechny přizpůsobené produkty mají vysokou kvalitu a konkurenceschopnou cenu. K dispozici je také bezplatný vzorek.
Šestihranné plošky umožňují utahování a polohování klíče, ideální pro směrovou kabeláž v úzkých prostorech. Má bohaté kombinace metrických trubek 4 ~ 12 mm spárovaných s metrickými a NPT imperiálními vnějšími závity.
Výkonový parametr
|
Materiál |
Kompatibilita trubek |
O-RING |
Tekutina |
Pracovní tlak |
Negativní tlak |
Teplota |
|
Nylon |
Nasaďte PU hadici |
NBR |
Vzduch |
0-1,0 MPa |
-29,5 in Hg / -750 mmHg (10 Torr) |
32 ~ 140 stupňů F / 0 ~ 60 stupňů |
Rozměry produktu:EPH šestihranný konektor Pneumatic Push{0}}v armatuře
(Vlastní velikosti jsou k dispozici na vyžádání. Kontaktujte nás pro specifikace, které zde nejsou uvedeny.)
|
Typ |
Model |
Typ |
Model |
Typ |
Model |
Typ |
Model |
||||
|
Trubka (mm) |
Muž (R) |
Trubice (palce) |
Muž (R) |
Trubice (palce) |
Muž (NPT) |
Trubka (mm) |
Muž (NPT) |
||||
|
EPH04-M5 |
04 |
M5 |
EPH5/32-01 |
5/32 |
1/8 |
EPH5/32-N01 |
5/32 |
1/8 |
EPH04-N01 |
04 |
1/8 |
|
EPH04-M6 |
04 |
M6 |
EPH5/32-02 |
5/32 |
1/4 |
EPH5/32-N02 |
5/32 |
1/4 |
EPH04-N02 |
04 |
1/4 |
|
EPH04-01 |
04 |
1/8 |
EPH3/16-01 |
3/16 |
1/8 |
EPH3/16-N01 |
3/16 |
1/8 |
EPH06-N01 |
06 |
1/8 |
|
EPH04-02 |
04 |
1/4 |
EPH3/16-02 |
3/16 |
1/4 |
EPH3/16-N02 |
3/16 |
1/4 |
EPH06-N02 |
06 |
1/4 |
|
EPH06-M5 |
06 |
M5 |
EPH1/4-01 |
1/4 |
1/8 |
EPH1/4-N01 |
1/4 |
1/8 |
EPH06-N03 |
06 |
3/8 |
|
EPH06-M6 |
06 |
M6 |
EPH1/4-02 |
1/4 |
1/4 |
EPH1/4-N02 |
1/4 |
1/4 |
EPH06-N04 |
06 |
1/2 |
|
EPH06-01 |
06 |
1/8 |
EPH1/4-03 |
1/4 |
3/8 |
EPH1/4-N03 |
1/4 |
3/8 |
EPH08-N01 |
08 |
1/8 |
|
EPH06-02 |
06 |
1/4 |
EPH1/4-04 |
1/4 |
1/2 |
EPH1/4-N04 |
1/4 |
1/2 |
EPH08-N02 |
08 |
1/4 |
|
EPH06-03 |
06 |
3/8 |
EPH5/16-01 |
5/16 |
1/8 |
EPH5/16-N01 |
5/16 |
1/8 |
EPH08-N03 |
08 |
3/8 |
|
EPH06-04 |
06 |
1/2 |
EPH5/16-02 |
5/16 |
1/4 |
EPH5/16-N02 |
5/16 |
1/4 |
EPH08-N04 |
08 |
1/2 |
|
EPH08-01 |
08 |
1/8 |
EPH5/16-03 |
5/16 |
3/8 |
EPH5/16-N03 |
5/16 |
3/8 |
EPH10-N01 |
10 |
1/8 |
|
EPH08-02 |
08 |
1/4 |
EPH5/16-04 |
5/16 |
1/2 |
EPH5/16-N04 |
5/16 |
1/2 |
EPH10-N02 |
10 |
1/4 |
|
EPH08-03 |
08 |
3/8 |
EPH3/8-01 |
3/8 |
1/8 |
EPH3/8-N01 |
3/8 |
1/8 |
EPH10-N03 |
10 |
3/8 |
|
EPH08-04 |
08 |
1/2 |
EPH3/8-02 |
3/8 |
1/4 |
EPH3/8-N02 |
3/8 |
1/4 |
EPH10-N04 |
10 |
1/2 |
|
EPH10-01 |
10 |
1/8 |
EPH3/8-03 |
3/8 |
3/8 |
EPH3/8-N03 |
3/8 |
3/8 |
EPH12-N01 |
12 |
1/8 |
|
EPH10-02 |
10 |
1/4 |
EPH3/8-04 |
3/8 |
1/2 |
EPH3/8-N04 |
3/8 |
1/2 |
EPH12-N02 |
12 |
1/4 |
|
EPH10-03 |
10 |
3/8 |
EPH1/2-01 |
1/2 |
1/8 |
EPH1/2-N01 |
1/2 |
1/8 |
EPH12-N03 |
12 |
3/8 |
|
EPH10-04 |
10 |
1/2 |
EPH1/2-02 |
1/2 |
1/4 |
EPH1/2-N02 |
1/2 |
1/4 |
EPH12-N04 |
12 |
1/2 |
|
EPH12-01 |
12 |
1/8 |
EPH1/2-03 |
1/2 |
3/8 |
EPH1/2-N03 |
1/2 |
3/8 |
|||
|
EPH12-02 |
12 |
1/4 |
EPH1/2-04 |
1/2 |
1/2 |
EPH1/2-N04 |
1/2 |
1/2 |
|||
|
EPH12-03 |
12 |
3/8 |
|||||||||
|
EPH12-04 |
12 |
1/2 |
|||||||||
Balení:
1.PE sáček a dvojitý obal z vlnité lepenky;
2.Velikost kartonu:35*25*35cm;
3. Množství balení se u jednotlivých modelů liší. Informujte se prosím u našeho zákaznického servisu.
Klíčová funkce
Šestihranný plochý design polohování, pohodlné upínání pomocí klíče pro použití spolehlivého antivibračního blokovacího momentu{0}}.
Standardní M metrický a NPT palcový vnější závit.
Určeno pro úzké stísněné prostory.
Každodenní údržba a péče
- Před vložením hadičky čistě odřízněte a zbavte otřepů.
- Mírně utáhněte závit; vyvarujte se příliš{0}}utahování.
- Po změnách tlaku/teploty zkontrolujte těsnost.
- Používejte pouze s-nežíravými kapalinami.
- Při demontáži rovnoměrně stiskněte uvolňovací kroužek a vytáhněte trubku přímo ven.
