Pneumatický{0}}zásuvný konektor přepážky v armatuře

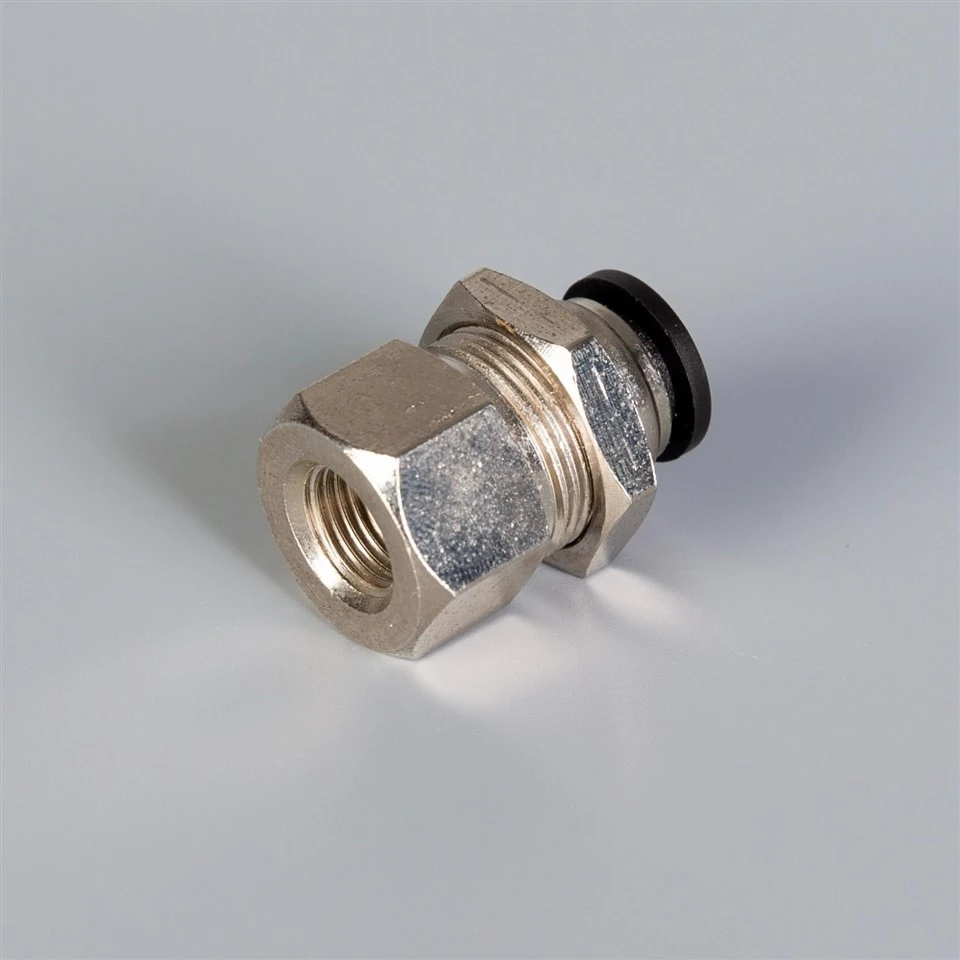

Zásuvkový konektor EPMF je kovový průchozí{0}}panelový adaptér s jedním zasouvacím- portem a jedním koncem s vnitřním závitem. Jeho centrální vnější šestihranný závit upevňuje armaturu na přepážky zařízení. Jedna strana je standardní zasouvací-port pro pneumatické potrubí, zatímco druhý konec má vnitřní vnitřní závit pro připojení vzduchových ventilů a armatur s vnějším-závitem, s bohatými kombinacemi metrických trubek sladěných s metrickými M a NPT imperiálními vnitřními závity.
- Představení produktu
Yuyao Eshiong Pipe Fittings Technologies Co., Ltd. je jedním z předních výrobců a dodavatelů pneumatických-zásuvných spojek v Číně. Ujišťujeme vás, že velkoobjemový trvanlivý zásuvkový konektor s pneumatickým zatlačováním-dodáváme z naší továrny. Všechny přizpůsobené produkty mají vysokou kvalitu a konkurenceschopnou cenu. K dispozici je také bezplatný vzorek.
Na rozdíl od dvojitého zasunutí-v EPM přepážkové spojce, tato přepážková armatura s jedním zatlačením-+ vnitřním závitem odděluje součásti zdroje vzduchu se závitem a měkké trubky na dvou stranách přepážek zařízení. Široce se používá na přepážkách ovládacích skříní, pozicích sání vzduchu na panelech automatizačního zařízení, izoluje pevné závitové ventily od flexibilního uspořádání potrubí. Poniklované-mosazné tělo poskytuje vynikající odolnost vůči tlaku, vibracím a korozi pro dlouhodobý-provoz na průmyslový stlačený vzduch.
Výkonový parametr
|
Materiál |
Kompatibilita trubek |
O-RING |
Tekutina |
Pracovní tlak |
Negativní tlak |
Teplota |
|
Nylon |
Nasaďte PU hadici |
NBR |
Vzduch |
0-1,0 MPa |
-29,5 in Hg / -750 mmHg (10 Torr) |
32 ~ 140 stupňů F / 0 ~ 60 stupňů |
Rozměry produktu:Zásuvkový konektor EPMF Pneumatické zatlačení-ve spojce
(Vlastní velikosti jsou k dispozici na vyžádání. Kontaktujte nás pro specifikace, které zde nejsou uvedeny.)
|
Typ |
Model |
Typ |
Model |
Typ |
Model |
Typ |
Model |
||||
|
Trubka (mm) |
Žena (R) |
Trubice (palce) |
Žena (R) |
Trubice (palce) |
Žena (NPT) |
Trubka (mm) |
Žena (NPT) |
||||
|
EPMF04-M5 |
04 |
M5 |
EPMF5/32-01 |
5/32 |
1/8 |
EPMF5/32-N01 |
5/32 |
1/8 |
EPMF04-N01 |
04 |
1/8 |
|
EPMF04-M6 |
04 |
M6 |
EPMF5/32-02 |
5/32 |
1/4 |
EPMF5/32-N02 |
5/32 |
1/4 |
EPMF04-N02 |
04 |
1/4 |
|
EPMF04-01 |
04 |
1/8 |
EPMF3/16-01 |
3/16 |
1/8 |
EPMF3/16-N01 |
3/16 |
1/8 |
EPMF06-N01 |
06 |
1/8 |
|
EPMF04-02 |
04 |
1/4 |
EPMF3/16-02 |
3/16 |
1/4 |
EPMF3/16-N02 |
3/16 |
1/4 |
EPMF06-N02 |
06 |
1/4 |
|
EPMF06-M5 |
06 |
M5 |
EPMF1/4-01 |
1/4 |
1/8 |
EPMF1/4-N01 |
1/4 |
1/8 |
EPMF06-N03 |
06 |
3/8 |
|
EPMF06-M6 |
06 |
M6 |
EPMF1/4-02 |
1/4 |
1/4 |
EPMF1/4-N02 |
1/4 |
1/4 |
EPMF06-N04 |
06 |
1/2 |
|
EPMF06-01 |
06 |
1/8 |
EPMF1/4-03 |
1/4 |
3/8 |
EPMF1/4-N03 |
1/4 |
3/8 |
EPMF08-N01 |
08 |
1/8 |
|
EPMF06-02 |
06 |
1/4 |
EPMF1/4-04 |
1/4 |
1/2 |
EPMF1/4-N04 |
1/4 |
1/2 |
EPMF08-N02 |
08 |
1/4 |
|
EPMF06-03 |
06 |
3/8 |
EPMF5/16-01 |
5/16 |
1/8 |
EPMF5/16-N01 |
5/16 |
1/8 |
EPMF08-N03 |
08 |
3/8 |
|
EPMF06-04 |
06 |
1/2 |
EPMF5/16-02 |
5/16 |
1/4 |
EPMF5/16-N02 |
5/16 |
1/4 |
EPMF08-N04 |
08 |
1/2 |
|
EPMF08-01 |
08 |
1/8 |
EPMF5/16-03 |
5/16 |
3/8 |
EPMF5/16-N03 |
5/16 |
3/8 |
EPMF10-N01 |
10 |
1/8 |
|
EPMF08-02 |
08 |
1/4 |
EPMF5/16-04 |
5/16 |
1/2 |
EPMF5/16-N04 |
5/16 |
1/2 |
EPMF10-N02 |
10 |
1/4 |
|
EPMF08-03 |
08 |
3/8 |
EPMF3/8-01 |
3/8 |
1/8 |
EPMF3/8-N01 |
3/8 |
1/8 |
EPMF10-N03 |
10 |
3/8 |
|
EPMF08-04 |
08 |
1/2 |
EPMF3/8-02 |
3/8 |
1/4 |
EPMF3/8-N02 |
3/8 |
1/4 |
EPMF10-N04 |
10 |
1/2 |
|
EPMF10-01 |
10 |
1/8 |
EPMF3/8-03 |
3/8 |
3/8 |
EPMF3/8-N03 |
3/8 |
3/8 |
EPMF12-N01 |
12 |
1/8 |
|
EPMF10-02 |
10 |
1/4 |
EPMF3/8-04 |
3/8 |
1/2 |
EPMF3/8-N04 |
3/8 |
1/2 |
EPMF12-N02 |
12 |
1/4 |
|
EPMF10-03 |
10 |
3/8 |
EPMF1/2-01 |
1/2 |
1/8 |
EPMF1/2-N01 |
1/2 |
1/8 |
EPMF12-N03 |
12 |
3/8 |
|
EPMF10-04 |
10 |
1/2 |
EPMF1/2-02 |
1/2 |
1/4 |
EPMF1/2-N02 |
1/2 |
1/4 |
EPMF12-N04 |
12 |
1/2 |
|
EPMF12-01 |
12 |
1/8 |
EPMF1/2-03 |
1/2 |
3/8 |
EPMF1/2-N03 |
1/2 |
3/8 |
EPMF14-N01 |
14 |
1/8 |
|
EPMF12-02 |
12 |
1/4 |
EPMF1/2-04 |
1/2 |
1/2 |
EPMF1/2-N04 |
1/2 |
1/2 |
EPMF14-N02 |
14 |
1/4 |
|
EPMF12-03 |
12 |
3/8 |
EPMF14-N03 |
14 |
3/8 |
||||||
|
EPMF12-04 |
12 |
1/2 |
EPMF14-N04 |
14 |
1/2 |
||||||
|
EPMF14-01 |
14 |
1/8 |
EPMF16-N01 |
16 |
1/8 |
||||||
|
EPMF14-02 |
14 |
1/4 |
EPMF16-N02 |
16 |
1/4 |
||||||
|
EPMF14-03 |
14 |
3/8 |
EPMF16-N03 |
16 |
3/8 |
||||||
|
EPMF14-04 |
14 |
1/2 |
EPMF16-N04 |
16 |
1/2 |
||||||
|
EPMF16-01 |
16 |
1/8 |
|||||||||
|
EPMF16-02 |
16 |
1/4 |
|||||||||
|
EPMF16-03 |
16 |
3/8 |
|||||||||
|
EPMF16-04 |
16 |
1/2 |
|||||||||
Balení:
1.PE sáček a dvojitý obal z vlnité lepenky;
2.Velikost kartonu:35*25*35cm;
3. Množství balení se u jednotlivých modelů liší. Informujte se prosím u našeho zákaznického servisu.
Klíčová funkce
Poniklovaná-mosazná konstrukce přepážky: jeden zasouvací-výstup pro trubku + jeden konec s vnitřním vnitřním závitem.
Hladký plný-průchozí vnitřní kanál pro neomezenou cirkulaci vzduchu.
Masivní kombinace: metrické trubky 4~16mm + metrický vnitřní závit M / NPT.
Kovové tělo s vysokou odolností proti vibracím a tlaku pro-dlouhodobé propojení skříně/stroje.
Každodenní údržba a péče
- Před vložením hadičky čistě odřízněte a zbavte otřepů.
- Mírně utáhněte závit; vyvarujte se příliš{0}}utahování.
- Po změnách tlaku/teploty zkontrolujte těsnost.
- Používejte pouze s-nežíravými kapalinami.
- Při demontáži rovnoměrně stiskněte uvolňovací kroužek a vytáhněte trubku přímo ven.
